July 12 2007

Inläggav Göran 25 sep 2007 01:22

Jag litar på att jag ska minnas, trots att jag har uselt minne. När jag skulle linda spolen idag förstod jag inte mina egna anteckningar, så jag fick acceptera vissa siffror och räkna om resten, därför blev det en fläskpannkaka och det var det inte förut. :P
Användarvisningsbild
Göran

Inlägg: 4426
Blev medlem: 24 mar 2007 16:45
Ort: Vilhelmina

Inläggav Tompaiuppsala 25 sep 2007 10:01

:lol: ok, jag satsar på en tunnpannkaka.

Varför är det så viktigt att trådarna kommer upp på samma sida?

Läs länken på sidan 24 i PDF-filen http://www.scoraigwind.com/pmgbooklet/itpmg.pdf

Vad menas?
Användarvisningsbild
Tompaiuppsala

Inlägg: 813
Blev medlem: 23 mar 2007 17:21
Ort: Uppsala

Inläggav Göran 25 sep 2007 11:35

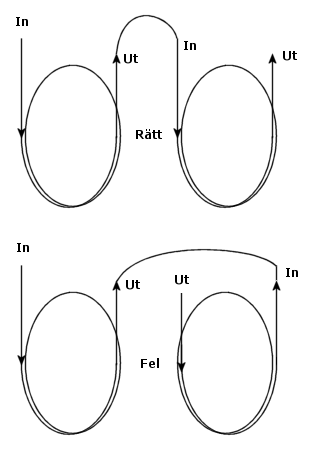

Om man märker trådarna med "In" och "Ut" när man lindar spolarna och sedan vänder en av dem som på den nedre bilden, då blir det ju krock mellan strömmarna.

På vilken sida om spolen tråden sticker upp kan inte ha någon betydelse, eller om man skiftar in- och utgång på spolarna som jag gjort på bilden. Det som faller sig mest naturligt är ju att spolen börjar längst in där man börjar linda den och har utgången ytterst där man slutar linda. Jag råkade rita fel, men jag kan inte tänka mig att detta har någon betydelse, i så fall vill jag veta varför.

Användarvisningsbild
Göran

Inlägg: 4426
Blev medlem: 24 mar 2007 16:45
Ort: Vilhelmina

Inläggav Tompaiuppsala 25 sep 2007 13:05

men jag har lindat alla spolar åt samma håll och sen vänt varannan och kopplat så som du visar i bilden längst ned... !?! Varför är det fel?
Användarvisningsbild
Tompaiuppsala

Inlägg: 813
Blev medlem: 23 mar 2007 17:21
Ort: Uppsala

Inläggav Göran 25 sep 2007 17:27

Nu slår det mig att du har gjort en enfasgenerator med 12 magneter och 12 spolar och i så fall har du gjort helt rätt.

Det "Hugge" :P beskriver är en trefasgenerator med en magnetpol under varje "ben". Om en av faserna vid ett tillfälle har en nord under det vänstra benet och en syd under det högra, kommer samtliga spolar i den fasen att ha exakt likadant under sina ben. Om man då kopplar såsom på den nedre bilden kommer strömmarnas riktning (pilarna) att ta ut varandra.
Användarvisningsbild
Göran

Inlägg: 4426
Blev medlem: 24 mar 2007 16:45
Ort: Vilhelmina

Inläggav Tompaiuppsala 25 sep 2007 20:06

Ja precis.. från klarhet till klarhet. skönt :)

Med 14 tåtar i varje spole.. törs man fråga hur många faser det blir för din del eller kommer det att variera?
Användarvisningsbild
Tompaiuppsala

Inlägg: 813
Blev medlem: 23 mar 2007 17:21
Ort: Uppsala

Inläggav Göran 25 sep 2007 22:17

Det blir tre faser med tre Y-kopplingar och två nollor + 8 likriktarbryggor. Lite onödigt krångligt kanske, men det är roligt med utmaningar. :P
Användarvisningsbild
Göran

Inlägg: 4426
Blev medlem: 24 mar 2007 16:45
Ort: Vilhelmina

Inläggav PowerMizer 28 okt 2007 18:44

"Det blir tre faser med tre Y-kopplingar och två nollor"

Ja, här sitter en av nollorna! :lol:

Göran!
Hade besök igår. Han håller på att bygga om ett ställverk och vi surrade om 910 kvm kablar och allt och inget... Tillslut pratade vi om en som tog reglar på 400kV-stolparna för att ha som takstolar i ett traktorgarage. Intressant tanke, klarar nog snözon.....40, kanske?? :roll:

Då frågade jag om vad dom egentligen skrotar bort, och det är bland (mycket) annat fackverksstolpar. Dom största är mot 30 m höga och är ca 3 meter i fyrkant i botten och 30-40 cm i fyrkant i topp. Dom är delade i 3-4 bitar och väger säkert mot 3-5 ton (trailer-varning).

Sen finns det små stolpar som bara är kring 10 meter och 70-90 cm i botten och 40-60 cm i topp. Han skulle kolla om dom är delbara, och menar att dom går att dra hem med vanlig släpvagn. Är dom inte delbara så har då jag en startklar vinkelslip! :)

Jag har halv-abonnerat på en 10 meters.. Varför? Savoniusrotorn! :wink:

Om du är sugen på det så kan vi kanske åka ner på "studiebesök" om en vecka. Det är bara ca 20 mil, ett norrländskt stenkast med andra ord! 8)
/PowerMizer
P!
Användarvisningsbild
PowerMizer

Inlägg: 3800
Blev medlem: 28 mar 2007 15:04

Inläggav Göran 29 okt 2007 01:50

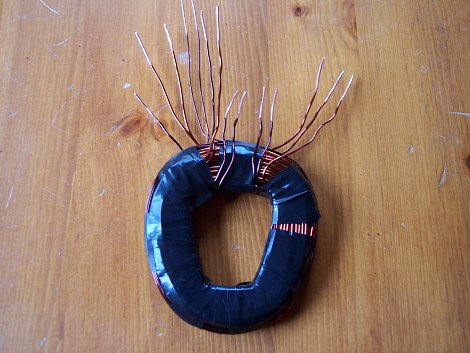

Så här ser spolen ut, men det krävs mycket mer tråd (grövre) om jag ska få ned resistansen på vissa delar av den och det får inte plats, annars funkar den. :?


En fackverksmast? 20 mil? Hmmm... :P
Användarvisningsbild
Göran

Inlägg: 4426
Blev medlem: 24 mar 2007 16:45
Ort: Vilhelmina

Inläggav Tompaiuppsala 29 okt 2007 19:30

Ja va kul att se något från dig också...
det funkar men du är inte nöjd, varför inte? Det ser ju ut vara grov tråd så nog borde trådmodtåndet vara tillräckligt lågt för några hundra watt??

En tvåmetersturbin 30 meter upp i skyn, på en bastant fackverksstolpe, skulle se löjligt ut tror jag :lol:

/den andra nollan :wink:
Användarvisningsbild
Tompaiuppsala

Inlägg: 813
Blev medlem: 23 mar 2007 17:21
Ort: Uppsala

Inläggav Göran 29 okt 2007 22:15

Jag vill ha så små förluster som möjligt (hög verkningsgrad) och då krävs betydligt grövre tråd, men jag jobbar på det hela. Krymper jag luftgapet kan det gå, men jag är fortfarande osäker på hur stora problem jag får med induktion vid högre frekvens. Jag har gått in på överkursen innan jag ens gjort det första vindkraftverket klart. :P
Användarvisningsbild
Göran

Inlägg: 4426
Blev medlem: 24 mar 2007 16:45
Ort: Vilhelmina

Inläggav Tompaiuppsala 29 okt 2007 23:15

Ja att det är överkursen du börjat med inser nog alla. Men om du plockar bort lite tråd då, till förmån för en grövre?? Då går alla finesser om intet förstås? :) Förlorar du inte verkningsgrad genom alla likriktarbryggor?
Användarvisningsbild
Tompaiuppsala

Inlägg: 813
Blev medlem: 23 mar 2007 17:21
Ort: Uppsala

Inläggav Göran 30 okt 2007 01:31

Nej, likriktarbryggorna ligger inte i serie, eller dioderna i dem, så det spelar ingen roll. Det enda jag förlorar är innehållet i plånboken. :P

Det går ganska sakta framåt nu, men jag ska snart försöka komma till skott. Jag har börjat göra nya blad också, så det står inte helt stilla.
Användarvisningsbild
Göran

Inlägg: 4426
Blev medlem: 24 mar 2007 16:45
Ort: Vilhelmina

Inläggav Tompaiuppsala 30 okt 2007 12:47

Ok, nya blad också. Ja då har du att göra...
Vill se bilder vet du, eller en film kanske. Det vore skoj.

Har du möjlighet att lägga ut en filmsekvens?
Användarvisningsbild
Tompaiuppsala

Inlägg: 813
Blev medlem: 23 mar 2007 17:21
Ort: Uppsala

Inläggav Göran 30 okt 2007 15:35

Det kommer bilder på både det ena och det andra mot slutet av veckan och senare blir det film också. :P
Användarvisningsbild
Göran

Inlägg: 4426
Blev medlem: 24 mar 2007 16:45
Ort: Vilhelmina
